Produit – BANC DE TEST

Solution innovante pour tester vos cartes de façon simple et pour un coût accessible.



Blanc

Associé à une carte Raspberry et couplé à une carte métier, notre Banc de test est le dispositif idéal pour tester et sequencer vos cartes de façon simple et économique.

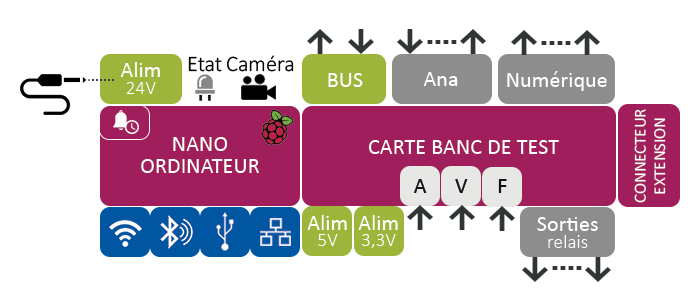

Synoptique & logiciel

Le dispositif est un séquenceur de tests vous permettant de programmer facilement les séquences.
Une bibliothèque de fonctions adaptées vous sont disponibles pour faciliter la mise en œuvre.
InnoLife fournit les interfaces et conseils pour un démarrage rapide.

Blanc

La programmation se fait avec un logiciel Graphique, en langage C et en Python.


Utilisation

Blanc


Caractéristiques techniques

→ Carte Raspberry PI3 B
→ Caméra avec leds d’éclairage.
→ Alimentation 5V 4A commutée
→ Alimentation +3.3V 1A commutée
→ Fonctions de mesure adaptable :
→ Voltmètre
→ Ampèremètre
→ Fréquencemètre
→ Entrée microphone
→ Sortie hautparleur
→ Bus RS485
→ 8 entrées analogiques 0-3.3V
→ 8 sorties analogiques 0-3.3V
→ 8 entrées numériques 3.3V
→ 8 sorties numériques 3.3V
→ 8 sorties relais
→ Connecteurs d’extension avec SPI, I2C, Uart et I/O programmables

DLL logiciel

Une DLL de communication est fournie avec la partie électronique.
Une librairie pour la caméra permet la prise d’image et les séquences vidéos ainsi qu’une reconnaissance d’état de leds (allumées, éteinte, couleur et fréquence de clignotement).
